Amlogic M802 A9四核与A31四核的区别
最近有很多客户在咨询关于Amlogic M802 A9四核与A31四核的区别，到底是采用Amlogic M802 A9四核方案还是A31四核方案等一系列问题，主要是对Amlogic M802 A9四核的相关信息不是很了解或者是对全志A31四核的相关信息掌握得不够多，在这里诺塔斯智能科技将两者的相关信息做一个简单整理，有不足和遗漏之处还望谅解。
首先我们来说说Amlogic M802 A9四核的一些话题，瑞芯微的RK3188四核都卖了好几个月了，晶晨的四核直到2013年九月才上市。不少人开始质疑晶晨的四核是不是出了什么问题？
其实在最初芯片定义的时候，晶晨四核的规划是采用Cortex-A9四核+ Mali 400 MP4的GPU，但后面晶晨基于用户对高分辨率、大型游戏方面的极致体验的需求考虑，又将GPU重新更换为性能更强的Maili-450八核。而这也导致 了芯片推出时间的延后。相信大家都还记得，晶晨的Cortex-A9单核AML8726-M芯片以及Cortex-A9双核AML8726-MX都是抢在所有竞争对手之前推出的。虽然抢对了时间节点，市场表现也非常不错，但是问题也有不少。
顶配四核 好而不贵
“顶配四核，好而不贵”这正是晶晨对于其最新的四核芯片M802的概括。那么我们先来看看为何晶晨敢说是四核顶配呢？
台积电28nm HPM工艺 Cortex-A9四核

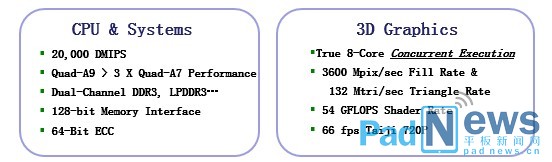

首先，这两款芯片都是采用台积电最先进的28nm HPM工艺，基于最新的Cortex-A9r4四核架构，单核主频高达2GHz。对于CPU性能来说，除了架构之外，影响最大的就是主频了。但是主频提高 则会带来功耗以及芯片发热的提高。要想解决这一问题，最好的办法就是提高芯片的制程工艺，芯片的集成度更高，单位面积更小，功耗及发热也会进一步更少。所 以晶晨M802采用了与高通最新的骁龙800系列处理器一样的台积电28nm HPM工艺。据说这两款四核的CPU性能可达20000DMIPS，是四核Cortex-A7性能的近三倍。
Mali-450八核GPU
当然衡量一款芯片的性能，光看CPU的参数是不够的，GPU也同样重要。比如说现在有些四核芯片 虽然是采用的Cortex-A7四核，CPU性能并不是非常突出，但是却采用了性能非常出色的PowerVR SGX544 MP2 GPU，这也为这款芯片带来了不少加分，整体的性能表现不错。现在的平板用户对于屏幕分辨率要求越来越高，同时很多软件、大型的3D游戏要想流畅运行，这 些都需要强大图形处理器GPU的支持。
从前面“晶晨四核为何一再跳票”的介绍当中不难看出，晶晨对于GPU这一块也非常的重视。这次晶晨所推出的两款四核芯片M801和M802都采用了8核的Mali-450 GPU。这应该是目前四核A9芯片当中，GPU配置最高的一款芯片。
虽然现在市场上已经有了三星Exynos5410八核，联发科也宣布要推出MT6592八核，但 是在实际应用方面，目前绝大多数的软件最常用到的只有两个CPU，其他的几个CPU则很少会用到。除了跑分能够更加漂亮一些之外，对于实际体验来说，与主 流的A9四核相比并没有太大差别。但是这里的8核GPU却不一样，因为它们都能够全部用上。据称其性能将会是四核Mali-400的5倍左右。

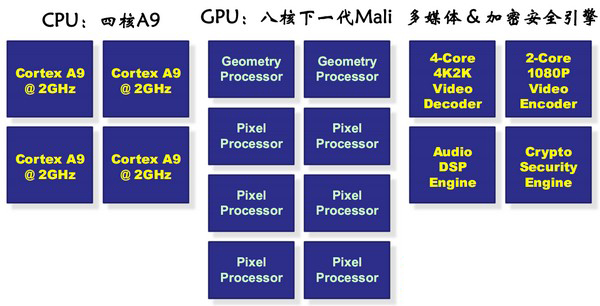

从上图可以看出，8个GPU核心包括有2个几何图形处理器和6个像素处理器。它的特色就在于能够同时处理像素运算和三角形运算，使得图形处理速度和性能大大提升。
编解码能力以外围扩展支持
M801和M802可支持1080P编码，支持4K×2K的视频播放、双路的1080P视频输出、杜比音效以及1300万像素摄像头等。同时还引入了加密安全引擎。
此外M802是64bit内存位宽，支持64bit双通道内存，以及双通道NAND Flash，最高支持16-bit NAND Flash，提升系统内存的读写速度，解决了带宽瓶颈。
功耗控制

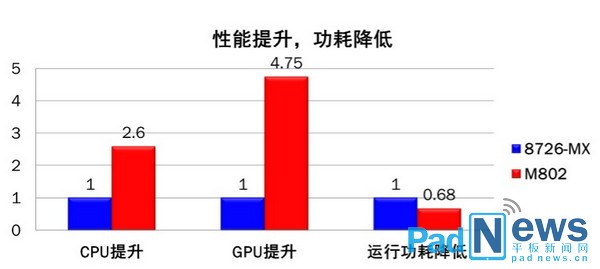

相比之前的晶晨MX双核，虽然M802的CPU和GPU核数翻了一倍，同时CPU主频提高到了 2GHz，但是其功耗只有MX双核的60%左右。在这一点上，台积电的28nm HPM工艺起到了很多的作用。同时晶晨还采用了自家的电源管理芯片，DVFS动态电压频率技术的应用也使得功耗得到了较好的控制。同时晶晨也有了自家的电 源管理芯片，DVFS动态电压频率技术和ultra-low-power (ULP)的应用也使得功耗得到了较好的控制。
成本优势突出 产品好而不贵
前面关于M802的性能方面已经是介绍的比较清楚了，从中不难看出这款芯片应该属于目前四核芯片当中最强的一款芯片。不过产品虽好，价格也很关键。毕竟现在的四核市场已经被其他厂商占了先机，要想在众多四核当中脱颖而出，产品一定要有较高的性价比。
如果是搭配非视网膜屏产品，M802的外围成本比晶晨MX双核还要底几块钱人民币。
如果是搭配视网膜屏的产品，M802的外围成本比其他同类型四核产品还要低几个美金。
而具体到芯片价格上，晶晨M802作为顶配四核，但是价格也并不贵，上市价格会与目前市场上的主流A9四核相持平。
另外M801作为一款高配普及型四核，其价格将更具性价比。而与M802不同之处主要在于，M801不支持64位DDR，但是其性能并不比M802差多少。
巩固双核市场 推出M803和M805
目前平板市场的主流还是双核产品，下半年双核的量将会超过单核。所以多家芯片厂商在推四核的同时，也推出了多款双核产品，比如全志A20、瑞芯微RK3168/RK3026、炬力ATM7021等等。
而在推出MXS、MXL之后，为了进一步加强在双核市场的竞争力，推出两颗28nm工艺的双核芯片M803和 M805。这两款芯片采用的都是Cortex-A9双核架构，单核主频1.7GHz，GPU是四核的Mali 450。而这两款芯片的不同之处主要在于，M805集成了高清数字电视所必须的一些技术，主要针对一些拥有特定需求的海外客户。
共板设计 减少下游集成商开发周期
在芯片设计上，这四款芯片全部都是PIN to PIN相互兼容的，这对于下游的集成厂商来说，无疑是一个好消息。这给开发商带来的优势是：只需要设计和制作一块PCB，就可以搭配任意一款芯片，可快速实现共板设计。可以满足不同地区、不同客户的需求。
例如有的发达地区可能需要四核，而不发达国家需要双核的产品。这个对于集成商来说在时间上和资源利用上都是最 节省的，最大限度的保证了资源的利用，缩短了研发周期，而且使得采购的成本也降低了，因为他只需设计一块PCB板就可以应用四款不同的芯片。同时这也也最 大限度的减少了产品上市所需的时间。
2011年，全志以一匹黑马的姿态出现在国产平板电脑市场上，让不少同行为之侧目。据Digitime统计，2012年大陆平板电脑出货总量将近6000万台，而全志以2200万颗的芯片供应量成为最大赢家，其他厂商如瑞芯微、晶晨半导体、新岸线、nViDIA等都被甩在后面。实际上，在2011年到2012年这段时间里，全志仅凭单核A8核心芯片来抢占市场，在其他厂商纷纷推出双核的情况下全志并未作出快速回应，但从最终结果来看，全志的算盘并未打错。

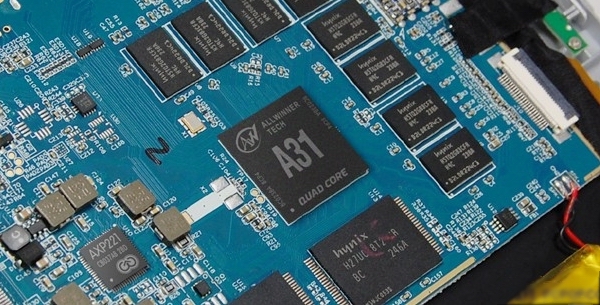

跨过双核，全志在近期推出了国内最早上市的四核平板芯片——全志A31。目前已有多款搭载该芯片的产品上市，如前几天刚刚发布的昂达V972四核平板。相比之下，全志比另外一家国产四核芯片厂商瑞芯微要早一步，瑞芯微四核平板还需要一些时间才能面世。

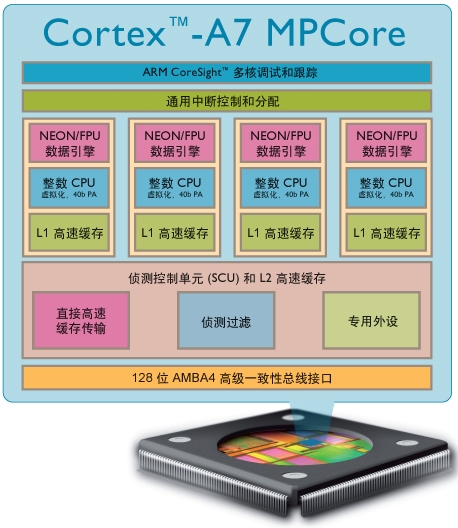

全志A31是首款基于ARM Cortex-A7内核的四核处理器，与瑞芯微推出的A9四核有所差别。ARM Cortex-A7处理器隶属于Cortex-A系列，基于ARMv7-A架构，它的特点是在保证性能的基础上提供了出色的低功耗表现。

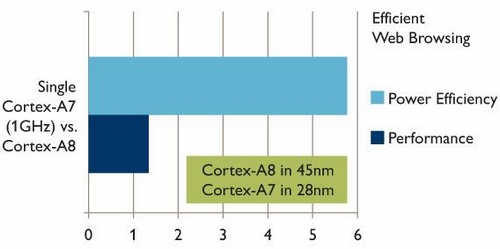

Cortex-A7处理器的体系结构和功能集与Cortex-A15 处理器完全相同，不同这处在于，Cortex-A7 处理器的微体系结构侧重于提供最佳能效。单个Cortex-A7处理器的能源效率是ARM Cortex-A8处理器的5倍，性能提升50%，而尺寸仅为后者的五分之一。
作为独立处理器，Cortex-A7在保证性能的同时更易于控制成本，它可以在提供入门价格的基础上，为用户带来出色的体验，随着网络应用的发展，这些入门级产品将重新定义连接和Internet使用。

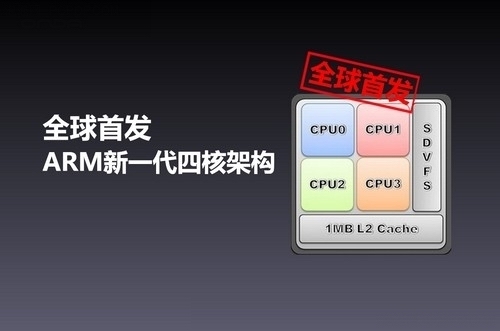

以近期发布的昂达V972四核平板为例，来看一下全志A31的详细表现。A31四核处理器在保证性能的同时，功耗与发热量得到大幅降低。昂达V972平板的A31处理器配备了1M二级缓存，可带来2倍以上的数据处理、传输速度，提升平板使用体验。

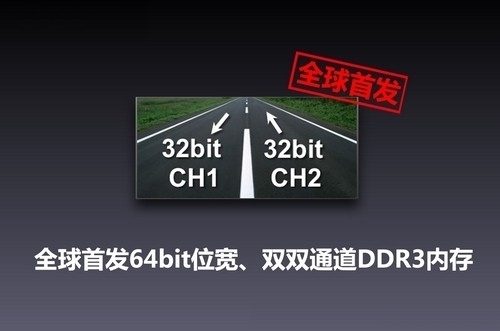

全志A31采用64bit位处理器，相比目前主流的32bit位宽处理器带宽翻倍。同时它还采用双通道DDR3内存，速度表现更出色。
全志A31集成Imagination Power VR SGX544MP2双核图形显示单元，与苹果iPad系列、kindle fire系列的图形芯片出自一家。它的像素填充率高达3000M/S，三角形渲染也同样高达100M/S。官方声称，A31整体图形性能比同样四核的 Tegra 3快200%以上，比iPad 2快150%，接近New iPad的水平。
两者的性能都各具特色，究竟如何选择？这就要看您自己的判断了，我们不做任何推荐。
