S50、S70非接触式IC卡芯片介绍

     Mifare S50和Mifare S70又常被称为Mifare Standard、Mifare Classic、MF1，是遵守ISO14443A标准的卡片中应用最为广泛、影响力最大的的一员。而Mifare S70的容量是S50的4倍，S50的容量是1K字节，S70的容量为4K字节。读写器对卡片的操作时序和操作命令，二者完全一致。

    Mifare S50和Mifare S70的每张卡片都有一个4字节的全球唯一序列号，卡上数据保存期为10年，可改写10万次，读无限次。一般的应用中，不用考虑卡片是否会被读坏写坏的问题，当然暴力硬损坏除外。

    Mifare S50和Mifare S70的区别主要有两个方面。一是IC卡读写器对卡片发出请求命令，二者应答返回的卡类型(ATQA)字节不同。Mifare S50的卡类型(ATQA)是0004H，Mifare S70的卡类型(ATQA)是0002H。另一个区别就是二者的容量和内存结构不同。

    Mifare S50把1K字节的容量分为16个扇区(Sector0-Sector15)，每个扇区包括4个数据块(Block0-Block3，我们也将16个扇区的64个块按绝对地址编号为0~63)，每个数据块包含16个字节(Byte0-Byte15)，64*16=1024。
感应卡片相关资料

MiFare one 卡介绍

      一、 MiFare one IC S50 主要指标

     ●容量为 8K 位 EEPROM

     ● 分为 16 个扇区，每个扇区为 4 块，每块 16 个字节 , 以块为存取单位

     ●每个扇区有独立的一组密码及访问控制

     ●每张卡有唯一序列号，为 32 位

     ●具有防冲突机制，支持多卡操作

     ●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路

     ●数据保存期为 10 年，可改写 10 万次，读无限次

     ●工作温度： -20 ℃ ~50 ℃ ( 湿度为 90%)

     ●工作频率： 13.56MHZ

     ●通信速率： 106 KBPS

     ●读写距离： 10 cm 以内（与读写器有关）
      二、 MiFare one IC S70 主要指标

      ●容量为 32K 位 EEPROM

     ●分为 40 个扇区，其中 32 个扇区中每个扇区存储容量为 64 个字节，分为 4 块，每块 16 个字节；

      8 个扇区中每个扇区存储容量为 256 个字节，分为 16 块，每块 16 个字节；以块为存取单位

     ●每个扇区有独立的一组密码及访问控制

     ●每张卡有唯一序列号，为 32 位

     ●具有防冲突机制，支持多卡操作

     ●无电源，自带天线，内含加密控制逻辑和通讯逻辑电路

     ●数据保存期为 10 年，可改写 10 万次，读无限次

     ●工作温度： -20 ℃ ~50 ℃ ( 湿度为 90%)

     ●工作频率： 13.56MHZ

     ●通信速率： 106 KBPS

     ●读写距离： 10 cm 以内（与读写器有关）

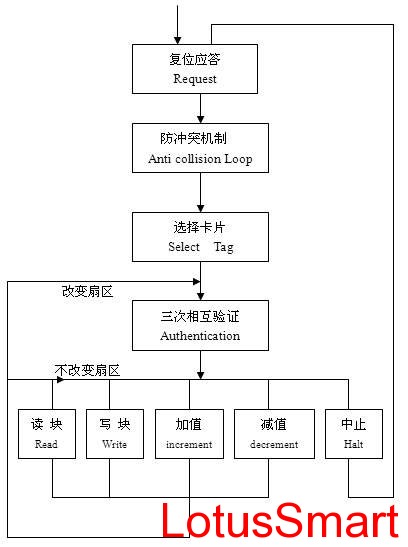

  三、 M1 射频卡与读写器的通讯

     见下图示：

四、工作原理

     卡片的电气部分只由一个天线和 ASIC 组成。

     天线：卡片的天线是只有几组绕线的线圈，很适于封装到 IS0 卡片中。

     ASIC ：卡片的 ASIC 由一个高速（ 106KB 波特率）的 RF 接口，一个控制单元和一个 8K 位 EEPROM 组成。

     工作原理：读写器向 M1 卡发一组固定频率的电磁波，卡片内有一个 LC 串联谐振电路，其频率与讯

  写器发射的频率相同，在电磁波的激励下， LC 谐振电路产生共振，从而使电容内有了电荷，在这个电

  容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷

  达到 2V 时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。
