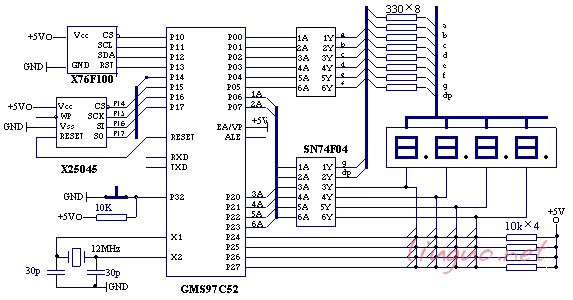

IC卡读写器硬件电路图

    莲花IC卡读写器由单片机、键盘、显示、监控电路等部分组成，重庆诺塔斯智能科技有限公司从IC芯片和硬件程序入手大大提升了IC卡读写器的性能和质量。

  X76F100为128×8位的保密串行FLASH E2PROM，其中读密码和写密码分别为64位。图2为其智能卡Smart Card封装的引脚图。把芯片封装在一个卡片上，将卡片插入IC卡读写器的卡座中，读写器就可以对它进行读写，实现加密、查询、存款、取款等功能。
   IC卡座有8个引脚，当X76F100Y插入时，正好同这几个引脚相连。另外还有两个固定端，其中一个固定端同卡座上一个弹簧片相连，两个触点和簧片就相 当于一个常闭开关。当卡未插入时，簧片闭合，P3.2脚保持低电平；当卡插入时，簧片被顶开，P3.2脚变为高电平。当单片机检测到P3.2脚变高，通过 P1.3 使X76F100的RST引脚变高，使其复位。
2.2 单片机
   单片机采用LG公司的GMS97C52。它有8K字节的ROM，256个字节的RAM以及32个I/O口，P1口与串行器件X25045和X76F100连接，P0、P2口用于键盘和显示，P3口中P3.2用于检测IC卡是否插入，其余7个口，可作其它功能扩充。
2.3 监控电路
   监控电路采用X25045芯片，它包括看门狗定时器、电压监控电路和E2PROM存贮器。其功能是：上掉电时对GMS97C52产生RESET信号；看门狗对系统进行监控，防止死机。
2.4 键盘电路
   为了方便，键盘接口电路用I/O口实现，它为4×4结构，16个键。其中数字键11个，功能键4个，回车键1个。
数字键：0、1、2、3、4、5、6、7、8、9、←（退格）。

功能键：查询？、存储+、取款－、改密码* 。

查询？：用户通过读密码可以查询卡中所存的款额。

存款+ ：用户通过写密码可以将款存入卡中。

取款－：用户通过写密码可以从卡中取款。

改密码*：分为修改读密码和写密码。为方便起见，令读密码和写密码一

致，按此键将同时修改读密码和写密码。

回车键：8位密码或存取款数输入完确认，以及新密码输入完确认。

2.5 显示电路
   显示部份采用LED显示器，也用I/O口实现。用于显示系统状态、输入的密码或所要存取的款额以及出错信息等。
   由于GMS97C52的驱动电流有限，在P0、P2口加反向器SN74F04，增加驱动能力。它的吸入电流为64mA，输出电流为15mA，可以保证位选所需的吸入电流。
