CNG气瓶高频RFID电子标签监管方案
CNG气瓶是特殊的移动式压力容器。随着社会经济的快速发展和工业化规模的扩大，气瓶在我国的使用越来越广泛，形成了一个十分庞大而复杂的使用群体网络。在一二线城市中，每个城市中CNG气瓶数量大约在30-60万个，再某些鼓励使用天然气代替燃油机车的城市CNG气瓶数量更多。传统经验是根据气瓶永久性钢印对气瓶建立档案进行监管，充装站对气瓶进行充装前检查并核对档案，人工登记充装记录，对到检验期的气瓶送气瓶检验机构定期检验，检验合格的气瓶由检验机构出具检验合格报告。
运用射频识别技术(本方案采用高频13.56MHz RFID)、数据加密技术、大型数据库技术、防爆技术和嵌入式操作系统技术，研发的全新的气瓶动态安全监管系统。系统对气瓶使用的全生命周期的各个环节进行实时动态监管，对气瓶安全充装全过程进行智能控制和信息处理，解决了传统人为监管手段的不足，为安全监管部门提供了全新的技术手段，有助于保障人民生命财产安全和社会的和谐稳定。电子标签、无线手持识别设备、智能控制器、智能传输器、以市为单位的数据中心等硬件和监控系统、相关管理系统等软件构成了整个系统。系统兼具CNG流量、气压管理、金融支付等功能，在不对充装站现有设施进行较大改动的情况下，即可安装和应用。

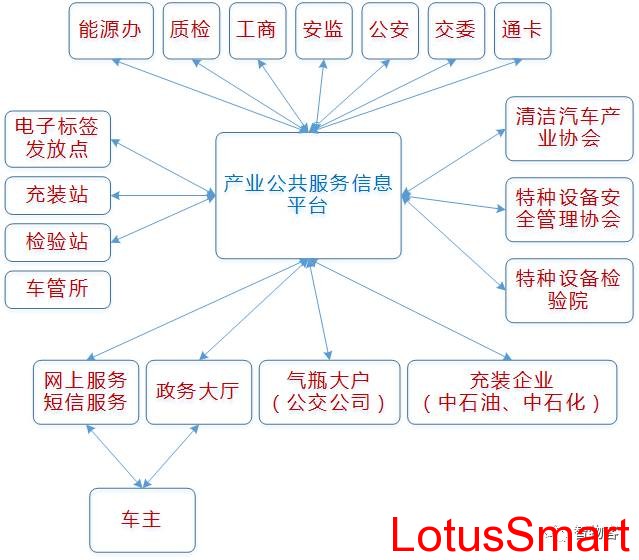

干系人图
系统拓扑图

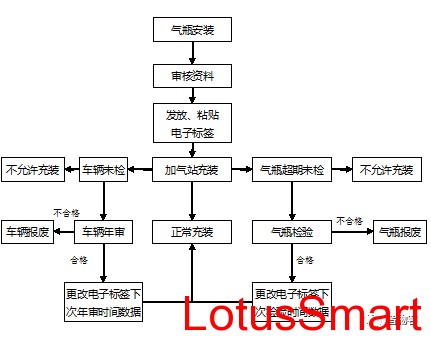

业务流程图
改装气瓶信息录入：根据司机提供的《行驶证》、《身份证》等证件，在改装合格后，在市质监局或监管部门授权单位监督下，由改装责任人将改装的车辆信息(如车牌号码、发动机号和车架号)、气瓶安装单位、改装人员等相关信息及所改装的气瓶信息如气瓶参数等录入并上传到数据中心保存。该信息作为检验机构监督检验、注册、发放电子标签的原始数据。
对气瓶安装单位，系统提供数据查询、统计等功能，如统计出本气瓶安装单位某一时段内改装的车辆数量、复装的气瓶量、改装人员某一时段的工作量以及改装和复装的气瓶类型等数据。
一、安全充装管理
充装站充气前，充装人员首先应通过手持识别终端扫描气瓶电子标签读取相关信息并逐项比对自动分析这些信息，如判断该气瓶是否合法、是否在有效检验周期内等，如果合法，自动启动加气机的充装功能，自动记录该次充装数据，通过无线传输技术传输到智能传器，智能传输器自动上传到数据中心，即时完成充装记录自动记录和上传，最终使非法气瓶不能得到充装。
对于外地车辆，可采用外地车标签进行加气，并将车辆车牌号、发动机号、车架号等信息录入手持机，上传监管系统;同时，提醒车主在一定期限内到相关检验机构加装电子标签，否则逾期不予再次加气。
在车辆充装时能对离检验周期30天内的气瓶自动通过手持识别终端发出提示，如显示：“离检验时间还有24天”，提醒车主及时将气瓶送检。对到期未检气瓶将不予充装，迫使其进行检验，有效提高气瓶的定检率和充装安全性。
控制流量和压力，在流量超出气瓶登记的容积情况下自动断气，控制非法加瓶的情况发生。对于超压充装的情况进行报警。
系统具有联网与离线情况下都能充装的能力，离线模式下，手持机可存储至少15天内数据信息，智能传输器可存储至少1年内数据信息。
多种金融支付方式
(1)一卡通支付
对持有城市一卡通卡的用户，可以直接在充装站上的手持机进行刷卡消费，充装站与城市通卡有限公司结算。
(2)银行终端支付
用户可以选择银行支付终端进行金融支付。
(3)记账支付功能
当公交车在自有产权的充装站充装时，可以实现电子记账支付。
当签约客户在指定的充装站充装时，可以实现电子记账支付。
作业人员管理
落实作业人员责任，杜绝无资质人员操作加气机，对取得作业证的人员发放工作人员卡或其它等效方式，实行识别后才能操作加气机，每条充装记录责任落实到每个人。在方便站内进行人员管理的同时也方便监管部门监管作业人员。实现充装站管理人员对充装人员考勤数据和充装数据等的统计分析，如站内充装工作人员某时段工作量、某时段充装车辆数、每只气瓶充装情况等信息进行统计和查询。对资格证即将到期的充装人员进行提醒以便及时办理相关手续。
实施单位——CNG气瓶检验站
一、检验管理
检验前能通过检验终端核对所检气瓶的合法性，拒绝非法气瓶的检验。系统通过录入检验数据上传到数据中心，更新气瓶下次检验时间，只有检验后的气瓶才能更改下次检验时间，同时提供打印检验合格证等功能。
实现气瓶每次检验数据、电子标签数据的可追溯性。
二、电子标签发放
检验站或其它监管部门授权的单位为经过气瓶安装单位、检验机构、监管部门注册登记的合法气瓶发放电子标签并进行写入下次检验日期、充装次数、车牌号、对应车型等车辆、气瓶信息。
三、数据管理
检验机构可进行相关的查询统计工作。通过检验站管理系统，可查询所辖区域的CNG气瓶信息，如某一时段应检气瓶数量，以及每只气瓶对应的车辆牌号、发动机号、车架号、车辆所属单位和车主姓名及联系方式等。
