RS232/TTL/RS485通信IC卡读写模块支持Modbus协议
RS232/TTL/RS485通信IC卡读写模块支持Modbus协议
RS232/TTL/RS485通信IC卡读写模块支持Modbus协议
RS232/TTL/RS485通信IC卡读写模块支持Modbus协议

RS232/TTL/RS485通信IC卡读写模块支持Modbus协议

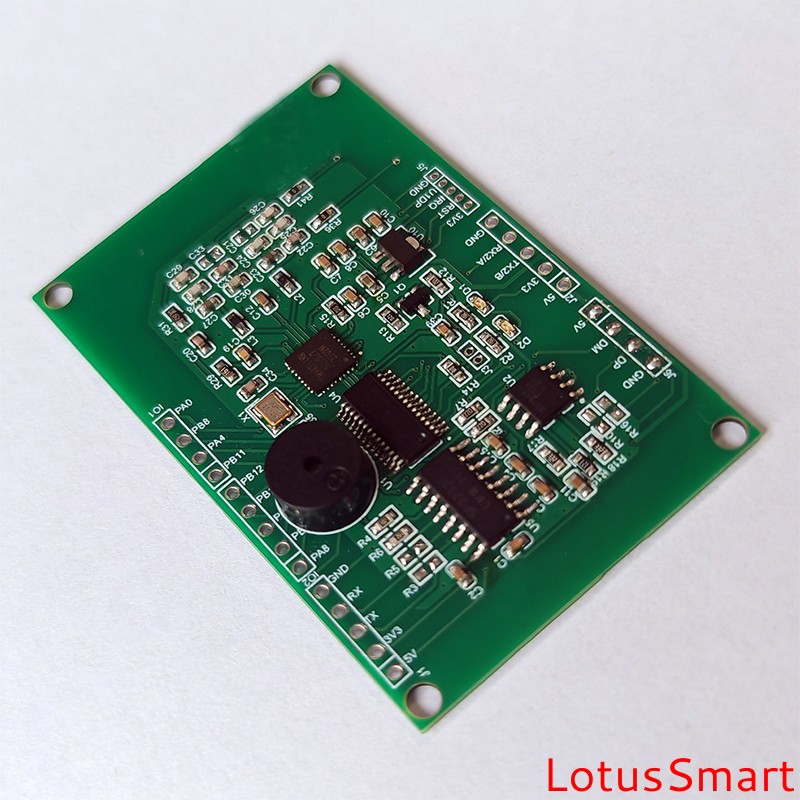

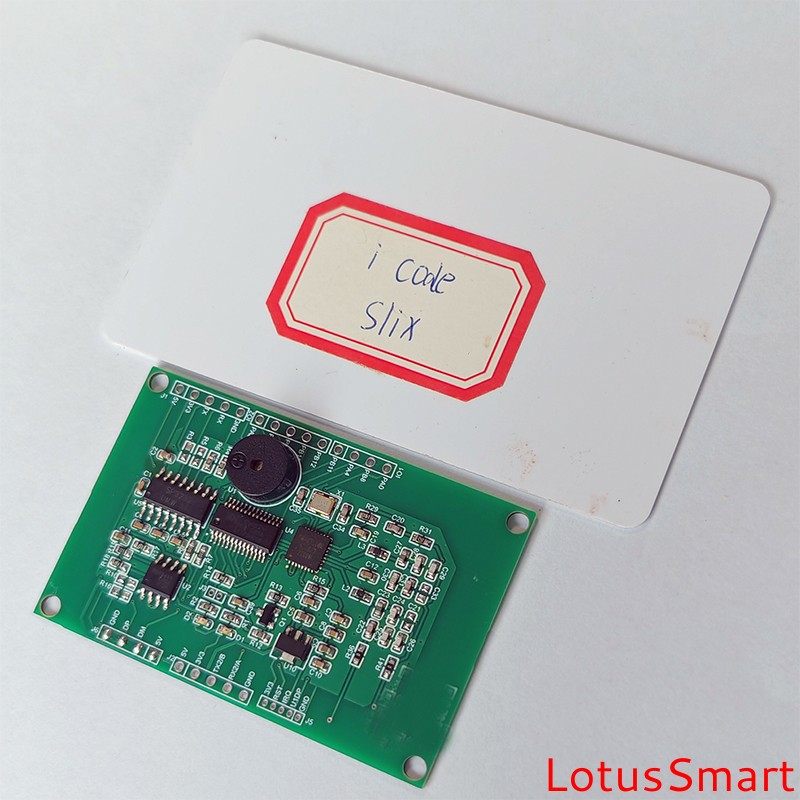

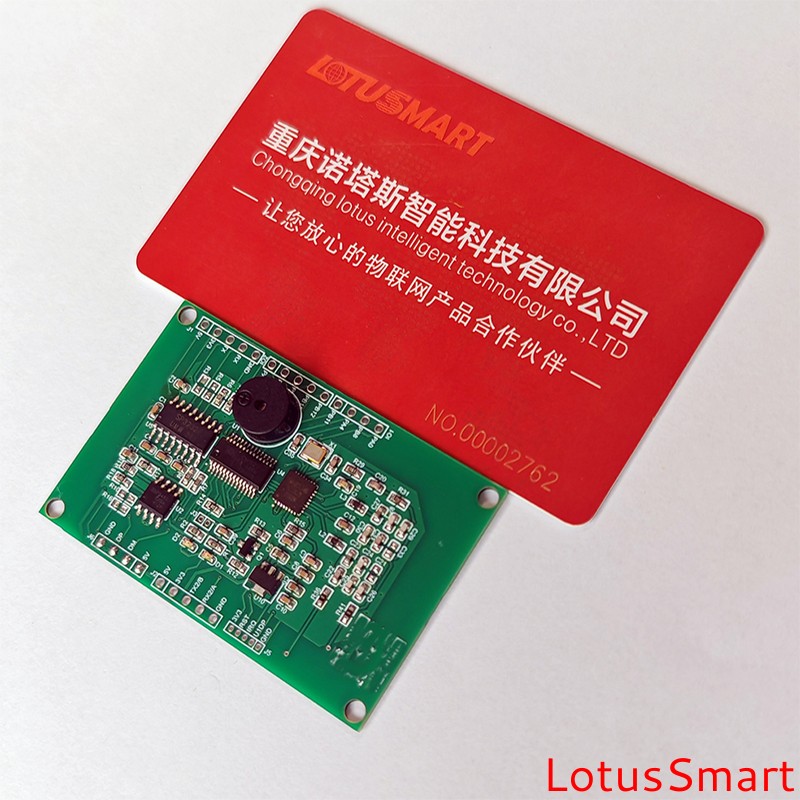

NTS-L13-M 读卡器模块支持常见的卡片，比如MifareS50卡, S70卡，ULTRALINGHT卡，NTAG卡（213，215，216）, DESFire D21,D41,D81，非接CPU卡（FM1208等）。所有符合ISO14443 TYPE-A、TYPE-B,ISO15693协议，ISO18092标准的卡片都可以读取UID（4/7/10字节）, 所有符合ISO14443-4标准的C

  • 供电方式： 3.3V
  • 通信接口： RS232/TTL/RS485（可选）
  • 卡座：
  • 读卡距离： 3-5cm
  • 通信速率：
  • 操作系统： Windows、Linux、Android，嵌入式单片机系统，国产操作系统系统

NTS-L13-M 读卡器模块支持常见的卡片，比如Mifare S50卡, S70卡，ULTRALINGHT卡，NTAG卡（213，215，216）, DESFire D21,D41,D81，非接CPU卡（FM1208等）。所有符合ISO14443 TYPE-A、TYPE-B,ISO15693协议，ISO18092标准的卡片都可以读取UID（4/7/10字节）, 所有符合ISO14443-4标准的CPU卡和索尼公司的Felica都支持。硬件通信接口有RS232,RS485,TTL串口等，支持Modbus协议。


一、NTS-L13-M NFC读卡器模块概述

NTS-L13-M是一款功能强大的NFC读卡器模块，它支持多种常见的卡片类型，并具有广泛的协议兼容性。这使得该模块在各种需要读取非接触式智能卡的场景中都能提供稳定可靠的性能。

物理尺寸

61 mm (长) x 40 mm (宽) x 7 mm (高)

产品重量

5.0 g

硬件接口

RS232

RS485

TTL

读卡距离

30mm—70mm（视标签类型和尺寸而定）

工作电压

3.3-9V

工作电流

200 mA (工作); 50 mA (待机); 100 mA (常规)

工作温度

0-50°C

工作频率

13.56 MHz

集成方式

上位机发送指令，如有需要可定制指令或SDK

人机互动

双色LED指示灯、蜂鸣器

与智能卡通信协议

 ISO 14443-4 A和B类非接触式智能卡符合PBOC2.0

 4类NFC (ISO/IEC 18092)标签

 ISO15693

 FeliCa

操作系统

 Win98, Win ME, Win NT 4.0, Win 2000, Win 2003, Win 2003 R2, Win XP, Win Vista, Win 2008, Win 7, Win 8,Win10等

Win 2003 x64, Win 2003 R2 x64, Win XP x64, Win Vista x64, Win 2008 x64, Win 2008 R2 x64, Win 7 x64, Win 8 x 64, Win 2012 x64

 Win CE 5.0 and 6.0

 Linux

Android™ 3.1 及以上版本

STM32、ARM等单片机系统等

麒麟系统、统信UOS，红旗，鸿蒙等国产操作系统

开发语言

VB、VB6、 PB9、doNet

VC、C++、C#

Dephi、JAVA 、JavaScript、QT

Android开发语言、Linux开发语言等

典型应用

电子钱包

会员支付

积分系统

身份验证

智能海报

自动售货机

智慧医疗

充电桩计费

智能收费

二、支持的通信协议

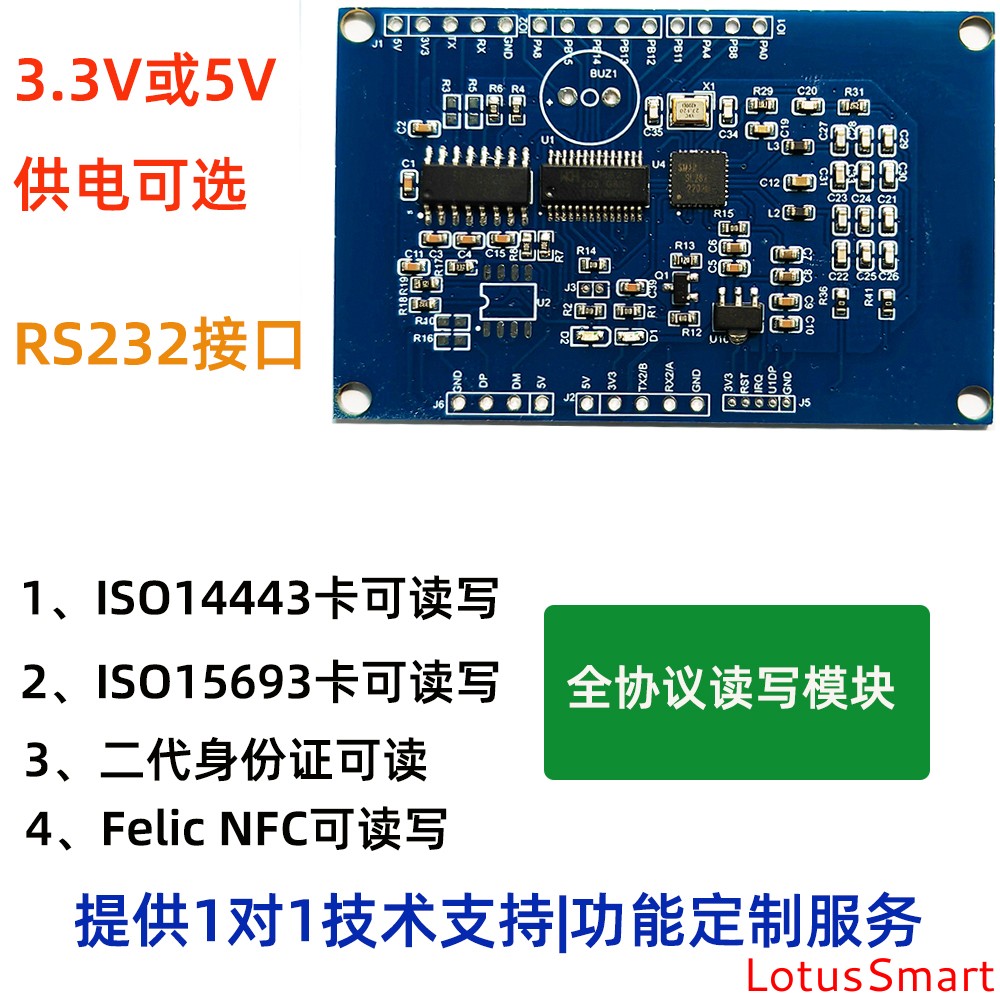

  1. RS232接口：

    • RS232是一种常见的串行通信接口，可用于与计算机或其他串行设备进行数据传输。

    • 在NTS-L13-M模块中，RS232接口为用户提供了一种方便的数据通信方式。

  2. TTL串口：

    • TTL是一种低电平串行通信接口，常用于嵌入式系统之间的通信。

    • NTS-L13-M模块通过TTL串口可以与各种嵌入式系统进行无缝连接和数据交换。

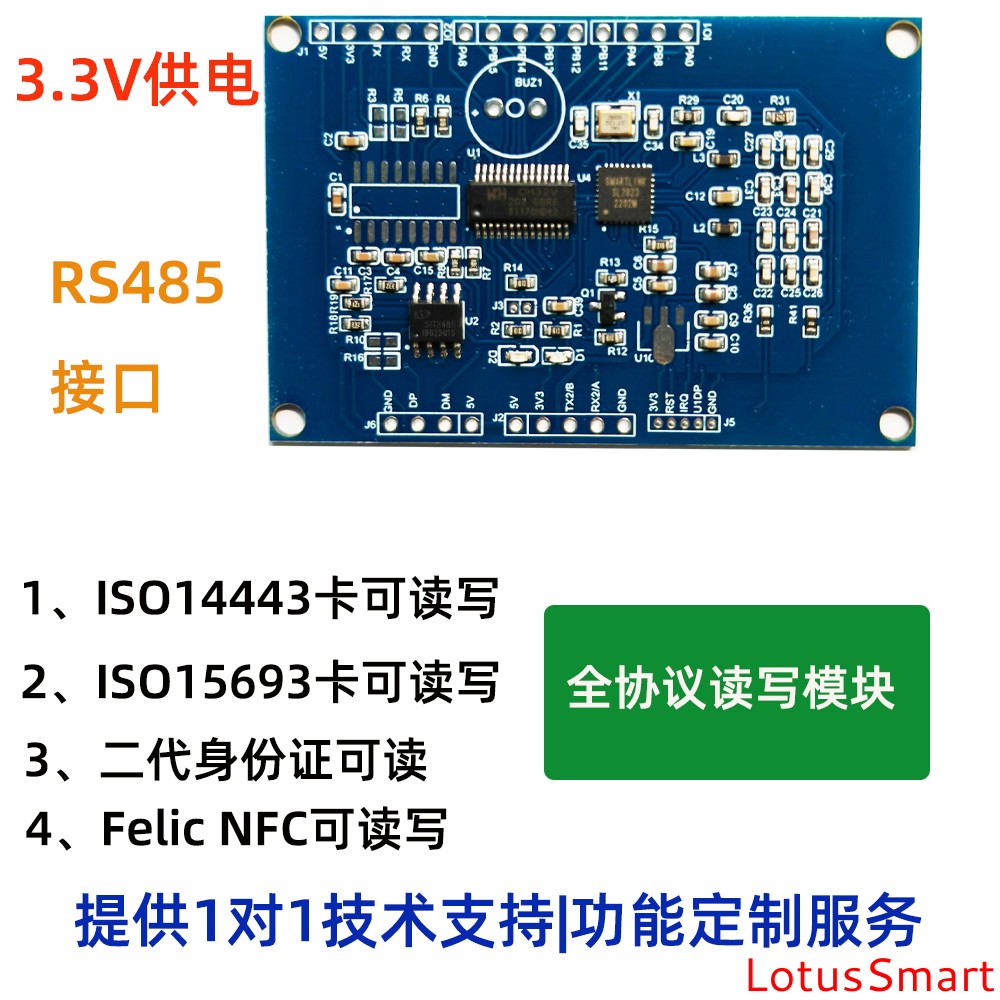

  3. RS485接口：

    • RS485是一种差分串行通信接口，具有更远的传输距离和更强的抗干扰能力。

    • 在需要长距离数据传输或复杂环境中，RS485接口为NTS-L13-M模块提供了稳定的数据通信保障。

三、支持Modbus协议

Modbus是一种广泛应用于工业通信领域的协议，可用于实现设备之间的数据交换和远程控制。NTS-L13-M读卡器模块支持Modbus协议，这意味着它可以方便地与其他Modbus设备进行集成和通信。这为用户在工业自动化、远程监控等领域提供了极大的便利。

四、支持的卡片类型

NTS-L13-M读卡器模块支持多种常见的卡片类型，包括但不限于：

  • Mifare系列卡片（如S50、S70等），广泛应用于门禁、考勤、公交卡等场景。

  • ULTRALIGHT卡，一种轻量级的RFID卡片，常用于快速读写和低成本的应用场景。

  • NTAG卡（如NTAG213、NTAG215、NTAG216等），支持NFC功能，可用于智能标签、广告推广等。

  • DESFire系列卡片（如DESFire D21、D41、D81等），具有更高的安全性和存储能力，适用于需要高级安全性的应用场景。

  • 非接CPU卡（如FM1208等），内置CPU，可以进行复杂的加密运算和数据处理。

五、其他功能特点

  • 支持ISO14443 TYPE-A、TYPE-B以及ISO15693等国际标准协议的非接触式智能卡。

  • 可以读取符合上述协议的卡片的UID（唯一标识符）。

  • 支持所有符合ISO14443-4标准的CPU卡以及索尼公司的Felica卡片。

综上所述，NTS-L13-M NFC读卡器模块以其强大的功能和广泛的兼容性，在各种需要读取非接触式智能卡的场景中都能发挥出色的性能。
